一、項目所在地氣候特點
項目所在地為廣東省鶴山市鶴城新區，鶴山市位于廣東省南部珠江三角洲腹地，與南海、順德隔江相望，325國道、江鶴和佛開高速公路、江肇公路縱橫貫穿全市，水陸交通便利。鶴山地理位置,地處北回歸線以南(北緯22.29度--22.52度，東經l12.28度--ll3.25度)，屬南亞熱帶季風區，境內具有海洋氣候特征，溫、光、熱、雨量充足，四季宜種。年平均日照l789時，年日照率達40.1％日照時數，帶來太陽輻射熱量大，年平均輻射量l04.08千卡／厘米。氣候溫和，年平均氣溫22．6℃，年平均降雨量l700公厘左右。

二、用戶要求
1.日供熱水(shui)總量40m3，供水(shui)點溫度不低(di)于55℃，滿足入(ru)住人(ren)員生活用(yong)熱水(shui)需求；
2.在控制工程成本的基礎，采用(yong)新(xin)能源、新(xin)技術，實現環保、節能、降耗、降噪、減排(pai)；
3.計(ji)量直(zhi)觀，收費、繳費方(fang)便(bian)、靈活；
4.作為形象工程，樹立新能源應用典范。

三、產品解決方案
有鑒于項目所在地的(de)氣候特(te)點、用(yong)(yong)戶的(de)要求及(ji)施工(gong)現場的(de)實(shi)際情況，設計(ji)采用(yong)(yong)太陽能熱—空氣源熱泵(beng)熱水(shui)系統。具體如下：

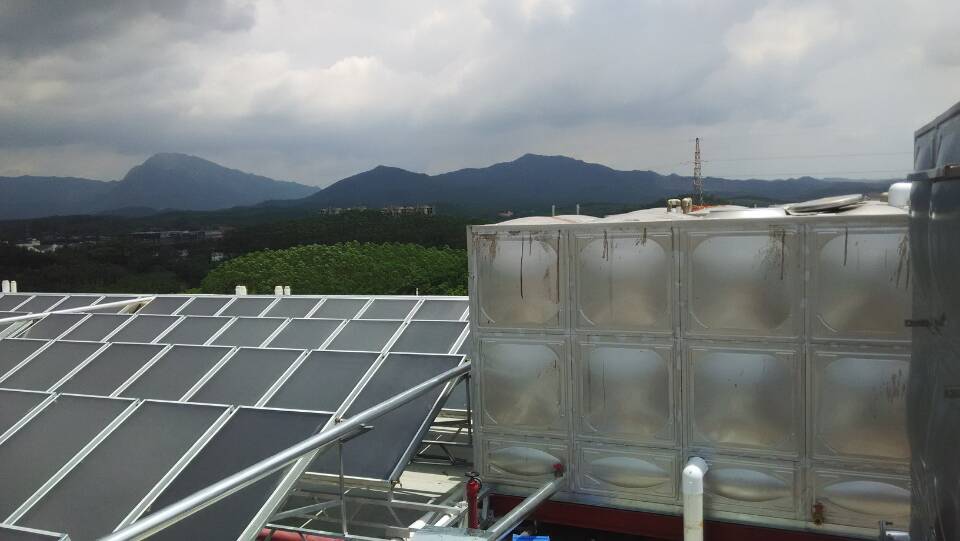

1.太(tai)陽(yang)能集熱系統(tong)采用防(fang)臺風型30傾角安裝平板太(tai)陽(yang)能集熱器、直接強(qiang)制循(xun)環系統(tong)；
2.輔助加熱系統采用空氣源熱泵循(xun)環加熱系統；
3.自然壓力（定時）供水、定溫（定時）回水；
4. 低溫循環防凍；
5. IC卡機計量消費系統。

四、設計、施工及驗收標準和規范
（1）《建筑給(gei)水(shui)排水(shui)設計規范》（GB/50015-2003）
（2）《民用建(jian)筑太陽能熱水(shui)系統(tong)應用技術規范》（GB/50364-2005）
（3）《太陽(yang)熱水系(xi)統設計(ji)、安裝(zhuang)及工程(cheng)驗收技術(shu)規范》（GB/T50495—2009）
（4）《平(ping)板型太陽能集熱器技術條件》GB/T6424-2007
（5）《平板型(xing)太(tai)陽能集(ji)熱器熱性(xing)能試(shi)驗方法》GB4271-2007
（6）《居住建筑太陽能熱水系統設計、安(an)裝及驗收規范》DB33/1034-2007
（7）《住宅建筑規范》GB50368-2005
（8）《屋面工程技術規(gui)范(fan)》GB50345-2004
（9）《屋面工程質量驗收規(gui)范》GB50207-2002
（10）《建筑工程施工質量(liang)驗(yan)收統一(yi)標(biao)準》GB50300-2001
（11）《建筑(zhu)物(wu)防雷設計規(gui)范(fan)》（2000 年版）GB50057-94
（12）《建筑給水排(pai)水設計規范》GB50015-2003
（13）《太陽熱水系統(tong)設計(ji)、安裝(zhuang)及工程(cheng)驗收技術規范》GB/T18713-2002
（14）《建(jian)筑給水(shui)排水(shui)及(ji)采暖工程施工質量驗收規范》GB50242-2002
（15）《民(min)用建筑(zhu)太(tai)陽能熱水系統應用技術規范(fan)》GB50364-2005
（16）《鋼結構工程施(shi)工及驗收規范》GBJ205－2000
（17）《碳素鋼(gang)結(jie)構(gou)》GB/T700－1988
（18）《設備及(ji)管道保(bao)溫(wen)技術通則》GB 4272-1992
（19）《太陽能熱利用術語》GB/T 12936－1991
（20）《建筑物(wu)防雷設計施(shi)工及驗收(shou)規范》GB 50057-1994
（21）《建筑給排水及采暖工程施工質量驗收規范》GB 50242-20021.

五、設計參數
項(xiang)目名稱(cheng)：鶴(he)山市德(de)萬實業有限公(gong)司宿舍（三）中央(yang)供熱水工程項(xiang)目。
1、用水(shui)人(ren)數：744人(ren)（2層12間(jian)、3~6層28間(jian)/層，按6人(ren)/間(jian)計(ji)）；
2、用(yong)熱水量(liang)：50~60L/人(ren)?日(ri)；
3、太陽(yang)能單(dan)位(wei)面積配水(shui)量：75~95Kg/m2，10P空氣源熱(re)泵標準工況時產水(shui)量：780L/h；熱(re)水(shui)用水(shui)方(fang)式：花(hua)灑淋浴；
4、熱(re)水(shui)溫度：55℃；總(zong)用熱(re)水(shui)量：40,000L/日；全天(tian)候(hou)或(huo)定時供應熱(re)水(shui)；
5、熱(re)(re)水系統類型：太(tai)陽能+熱(re)(re)泵(beng)輔助加熱(re)(re)；
6、本工(gong)程為樓(lou)面(mian)主體工(gong)程，冷水、熱水及回水管道樓(lou)面(mian)接(jie)駁(bo)。


六、設計計算
1、熱水計算噸位：按(an)每(mei)日(ri)產40噸55℃熱水計算；
2、全年(nian)冷(leng)水（平(ping)均）計算溫度：15℃；熱(re)水計算溫度：55℃；
3、太陽能面積計算
系統集熱(re)器總(zong)面(mian)積(ji)的(de)計算依據(ju)為：GB 50364-2005《民用(yong)建筑(zhu)太陽能熱(re)水系統應用(yong)技術規范》，直(zhi)接系統集熱(re)面(mian)積(ji)總(zong)面(mian)積(ji)按式(shi)（1）計算：
式(shi)（1）
式中：
——直接系(xi)統集熱器采光面積，㎡；
——日(ri)均用水(shui)量，kg；（取40，000Kg/d）
——貯水箱內水的設(she)計溫度，℃；（取55℃）
——水的定壓比熱容，4.187KJ/（㎏?℃）；
—— 水的初始溫度，℃；（取15℃）
——當地集熱(re)器采(cai)光面(mian)上的年平均日(ri)太陽輻照量(liang)KJ/㎡；（取11680KJ/㎡）
——太陽能保(bao)證率，％；根據系統使用(yong)期內的太陽輻照、系統經濟性及用(yong)戶(hu)要(yao)求等因素綜合考慮后(hou)確定，宜為30％～80％；（廣州為III類資源較富區，取(qu)42%）
——集(ji)熱器的(de)年平均(jun)集(ji)熱效率；具(ju)體數值應根據集(ji)熱器產品的(de)實際測試結(jie)果而定；（取0.55）
——貯水(shui)箱和管路的熱損失率(lv)；根據經驗(yan)宜取值為(wei)0.10～0.20。（取0.10）
計算得，AC=486.64㎡,根據現場實(shi)際安裝432㎡；
4、綜上：全年（按365天計）生產40噸熱(re)水(shui)的總耗(hao)能為：
式（2）
式中：
c——水(shui)的定壓比熱容(rong)；c=4.187KJ/(kg?℃)；
m ——生(sheng)產熱水(shui)總量（40,000Kg）；
tend ——保溫水箱的(de)設計溫度（55℃）；
tl——水的初始溫度（15℃）；
計算得，Q=2.445×109KJ/年
5、產40000L熱(re)水(shui)所需熱(re)泵機(ji)組選型(xing)計算：
1）生活(huo)熱水總需要(yao)的(de)熱量：
① 設水溫10℃升至55℃；
② 每天所需熱水40000L；
③ 加熱(re)所需(xu)的熱(re)量(liang)：
Q＝40000×（55℃－10℃）×1kcal/℃?kg＝1800000kcal
單位換算：1kcal＝4.1868KJ
④ 總熱量(liang)：
Q＝7536240 KJ＝2093.4 kW?h
⑤設機(ji)組加熱8小時計算
P每小(xiao)時制熱量(liang)＝261.7 Kw
⑥熱泵機組選型：
⑦根據熱(re)泵(beng)產(chan)品技術(shu)參數，KRF360/SW-A型號空氣源熱(re)泵(beng)制熱(re)量(liang)為(wei)36Kw,產(chan)水量(liang)為(wei)：780L/H,輸入功率(lv)為(wei)：8.5kW，現根據冬天和(he)陰雨天氣熱(re)泵(beng)機組：
261.7 Kw÷36Kw/臺(tai)＝7.27 臺(tai)
根據計(ji)算結(jie)果，該工程選用8臺(tai)KRF360/SW-A型號空氣源熱(re)(re)泵熱(re)(re)水器機(ji)組，總(zong)制熱(re)(re)量為Q=8×36=288kW（標(biao)況）為輔助設備(bei)，滿(man)足124個(ge)房(fang)間（740人）的熱(re)(re)水要求。
